1、產品特點

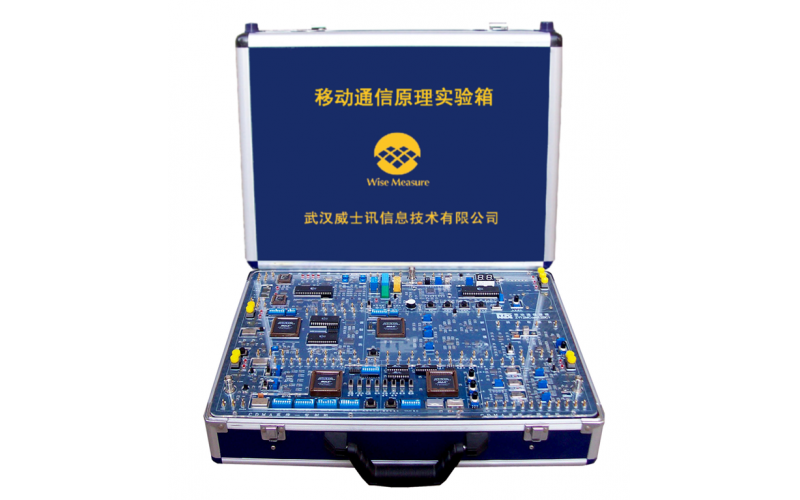

移動通信綜合實驗箱緊扣高等院校《移動通信》、《擴頻通信》等教學大綱，系統集成GSM和CDMA兩種通信方式，采用透明全開放設計，展現移動通信的組成原理及系統架構，再現了移動通信空中接口部分各業務流程。

l  實驗箱采用可獨立拆卸的模塊化結構，便于實驗箱的功能升級和擴展。

l  實驗箱各模塊要采用透明的有機玻璃板加以覆蓋，提高產品的可靠性。

l  實驗箱配套實用的實驗教學課件以及其它能指導學生實驗、便于學生預習的教學資源。

l  能展示移動通信信號處理中的關鍵技術，如語音編譯碼，信道編譯碼，數據塊交織、基帶成形、矢量調制解調等。

l  在調制解調方面，除了能完成相干解調功能外，還應能展示出實際GSM系統中的GMSK非相干解調的整個過程。

l  自主研發的移動創新實踐平臺，采用FPGA＋DSP（選配）架構，利用程序自引導加載模式，輕松模擬各模塊功能，二次開發方便。

l  CDMA擴頻采用m序列和GOLD序列兩種方式，再現2G和3G移動通信系統中擴頻序列的區別與聯系。

l  CDMA擴頻部分可以在同一個頻點上提供兩個碼道，且碼型可通過撥碼開關靈活選擇。

l  CDAM接收部分可展示擴頻序列的捕獲和跟蹤全過程，可觀測到m序列和GOLD序列的自相關特性。

l  實驗箱上可在兩臺實驗箱之間實現多種無線通信系統的搭建，并可以基于這些無線系統進行語音和數據的無線傳輸，包括CDMA直擴通信系統，GSM通信系統；CDMA跳頻通信系統，混合多址通信系統等。

l  通過多臺實驗箱可組成一個小型網絡，模擬基站和移動臺的收發及信碼再生過程。

l  采用信道編碼及交織的技術，來解決無線系統傳輸中的各種誤碼情況。

l  配備信令流程分析軟件便于學生了解實際GSM系統中語音呼叫及接續的信令過程。

l  通過實驗箱所提供的移動通信軟件平臺可實現短信的收發，用戶的主呼被呼，無線數傳，GPRS上網以及移動通信環境監測等功能。

l  實驗箱提供JTAG編程接口和使用方法，配備相關軟件后可以進行二次開發。

l  實驗系統集成ARM9系統擴展平臺。可以進行嵌入式開發。

2、技術參數

載波頻率: ① 10.7MHz ② 900MHz /1800MHz ③ 800MHz。

語音編碼速率：16Kb/s。

FH-CDMA: 載波頻率10.7MHz；

信碼速率16kb/s；

跳頻速率：1跳/秒和10跳/秒可選。

DS-CCDMA: 載波頻率10.7MHz；

信碼速率16kb/s；

擴頻子碼速率512kb/s；

擴頻增益32。

TDMA：    載波頻率10.7MHz；

信碼速率16kb/s；

時隙數2。

ARM擴展平臺硬件參數：

l  SAMSUNG S3C2410。

l  動態存儲容量(SDRAM):32MB。

l  NAND FLASH:64MB。

l  USB Host(可外接U盤，鼠標，鍵盤等標準USB設備)。

l  USB Slave/Device。

l  標準SD卡插槽(最大支持1G)。

l  RS232 COM接口。

l  JTAG 實時調試接口。

l  SAMSUNG 3.5寸帶觸摸TFT真彩液晶屏(QVGA)。

3、系統構成

1、信源編譯碼模塊  2、基帶成形模塊  3、IQ調制解調模塊  4、碼元再生模塊  5、PSK載波恢復模塊  6、MSK/GMSK非相干解調模塊  7、CDMA發送模塊  8、CDMA接收模塊  9、信道模擬模塊  10、信道編碼及交織模塊  11、信道譯碼及解交織模塊  12、跳頻通信模塊  13、時分多址模塊  14、GSM/GPRS工業手機模塊  15、CDMA2000 1x工業手機模塊  16、移動ARM平臺擴展板 17、軟件無線電實訓平臺。

4、實驗內容

l  數字調制與解調技術

?  四相移相鍵控（QPSK）調制及解調實驗（模塊2、3、4、5）。

?  交錯四相移相鍵控（OQPSK）調制及解調實驗（模塊2、3、4、5）。

?  基帶信號預成形技術實驗（模塊2）。

?  MSK調制及相干解調實驗（模塊2、3、4、5）。

?  GMSK調制及相干解調實驗（模塊2、3、4、5）。

?  MSK/GMSK非相干數字解調實驗（模塊2、3、5、6）。

?  矢量調制星座圖實驗（模塊2）。

l  同步技術

?  PSK信號載波恢復（模塊2、3、5）。

?  NRZ碼位同步提取實驗（模塊2、3、4）。

?  擴展頻譜技術。

?  m序列產生及其特性實驗（模塊3、7、8）。

?  Gold序列產生及其特性實驗（模塊3、7、8）。

?  直接序列擴頻實驗（模塊3、7）。

?  解擴實驗（模塊3、7、8）。

l  移動信道傳播特性

?  白噪聲信道模擬實驗（模塊2、3、9）。

?  多徑衰落信道模擬實驗（模塊2、3、9）。

?  慢衰落信道模擬實驗（模塊2、3、9）。

l  抗衰落技術

?  卷積碼編碼及譯碼實驗（模塊2、10、11）。

?  塊交織及解交織實驗（模塊2、10、11）。

l  通信系統實驗

?  GSM通信系統實驗（模塊1、2、3、5、6、8、10、11）。

?  CDMA擴頻通信系統實驗（模塊1、3、4、5、7、8）。

?  跳頻通信實驗系統（模塊2、3、5、12）。

?  TDMA（時分多址）移動通信（模塊2、3、4、13）。

?  FH-CDMA（跳頻碼分多址）移動通信（模塊1、2、3、4、5、8、12）。

?  TD/FH（時分加跳頻）混合多址移動通信（模塊2、3、4、5、12、13）。

?  TD/DS（時分加直擴）混合多址移動通信（模塊1、3、4、5、7、8、12）。

l  移動通信網絡實驗

?  GSM/GPRS移動臺主呼及被呼叫過程實驗（模塊14，計算機）。

?  GSM/GPRS移動臺短消息發送及接收實驗（模塊14，計算機）。

?  AT命令控制功能實驗（模塊14，計算機）。

?  CDMA移動臺主呼及被呼過程實驗（模塊14，計算機）。

?  CDMA移動臺短消息發送接收實驗（模塊15，計算機）。

l  二次開發實驗（創新實踐平臺）

?  IQ調制解調實驗。

?  數字鎖相環實驗。

?  m序列產生實驗。

?  m序列自相關和互相關性實驗。

?  GOLD序列產生實驗。

?  GOLD序列自相關和互相關性實驗。

?  CDMA擴頻實驗。

?  DPSK基帶成形實驗。

?  QPSK及OQPSK基帶成形實驗。

?  MSK基帶成形實驗。

?  DPSK/QPSK/MSK碼元再生實驗。

l  嵌入式應用平臺實驗

?  GSM移動通信實驗（模塊14、16）。

?  GPRS撥號上網實驗（模塊14、16）。

?  GPRS數據傳輸實驗（模塊14、16）。

?  WINCE應用軟件開發實驗（模塊16、計算機）。

?  中英文短信息發送接收實驗（模塊14、16）。

?  組建WINCE編譯環境PB（模塊16、計算機）。

?  WINCE系統鏡像下載實驗（模塊16、計算機）。
