1、產品用途

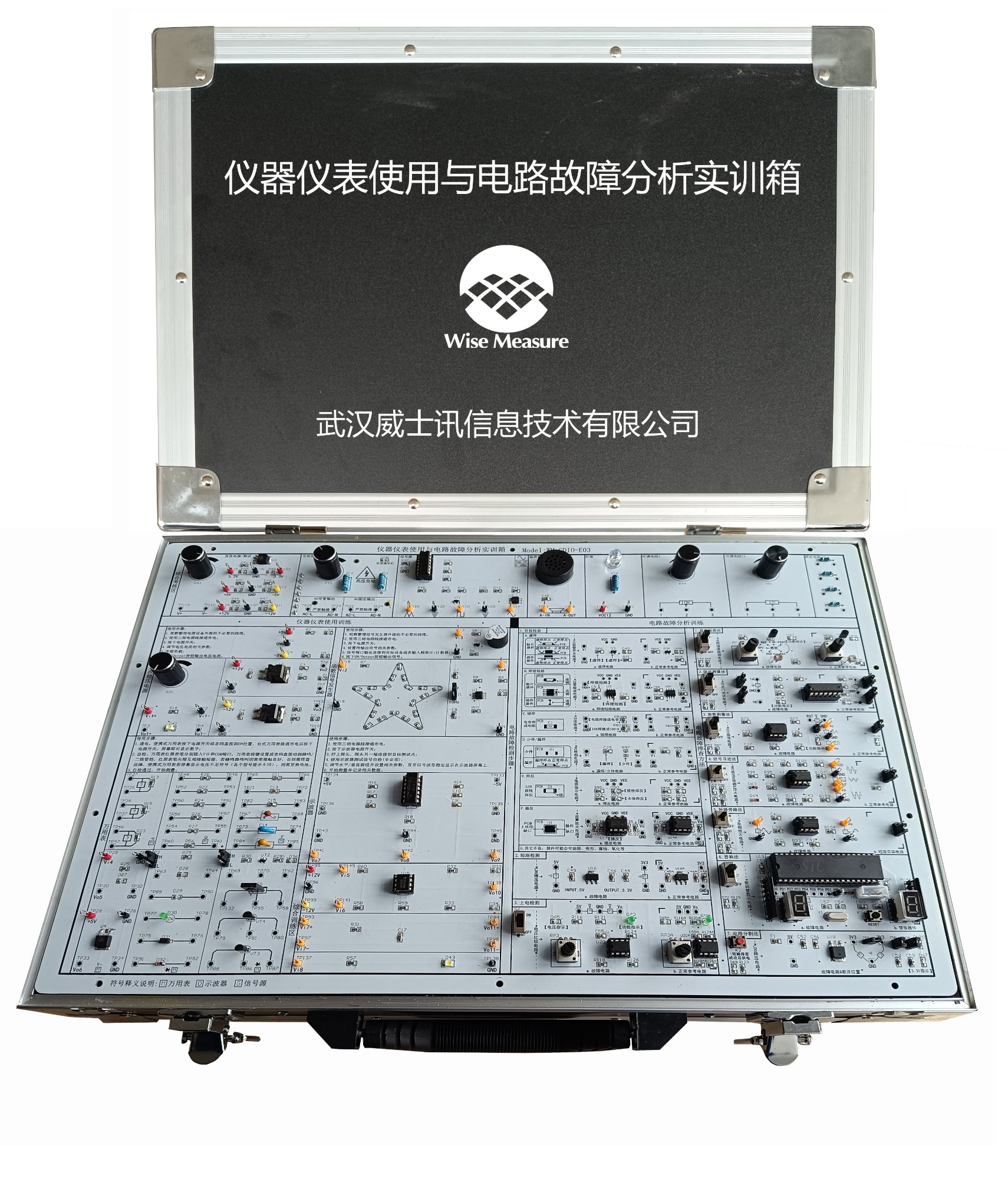

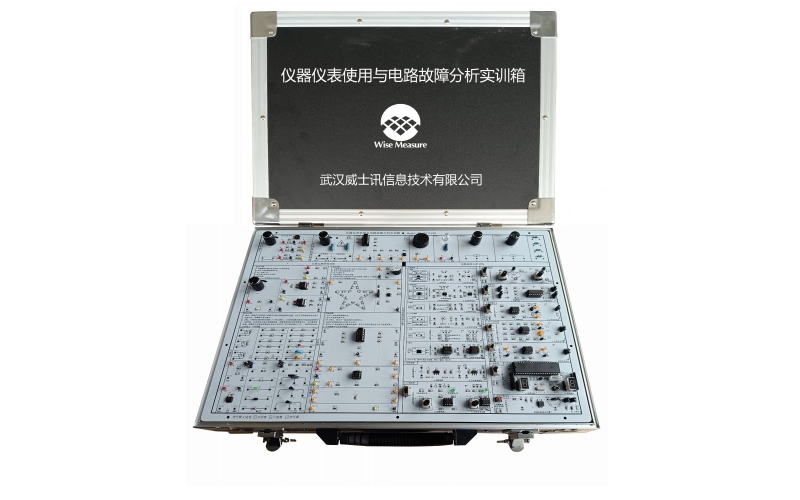

儀器儀表使用與電路故障分析實訓箱是讓初次接觸電路實踐的學生學習常用儀器儀表如直流穩壓電源、函數信號發生器、示波器、萬用表等儀表的使用方法、通過設置各種典型電路的常見故障，實景呈現故障現象，如器件錯焊、虛焊、漏焊、焊反、短路，并對比呈現正常電路現象，讓學生學習一般故障的檢測判斷方法。引入了多種故障排查方法并將其應用于典型電路中（如電源電路、數字電路、模擬電路、微處理器電路），讓學生學會應用這些方法解決實際電路中存在的問題。為后續復雜項目開發中的各種故障診斷打好基礎。

2、設備主要構成

1）常用儀器儀表使用練習

通過設置各種應用場景，借助常用儀器儀表完成各場景功能測試，在測試過程中學習常用儀器儀表的使用方法。

l  萬用表的使用

l  函數信號發生器的使用

l  直流穩壓電源的使用

l  示波器的使用

l  綜合訓練

l  綜合考核

2）電路故障分析練習

l  電路故障檢測步驟

1）目視檢查-器件錯焊、虛焊、漏焊、插反、連錫短路故障現象與正常電路對比

2） 電源短路測試

3） 通電測試

l  電路故障排查方法

l  電路故障排查耗材套件
